ENADE 2011 - QUESTÃO 18

Uma das etapas do processo produtivo de uma indústria metalúrgica é o tratamento térmico de carbonitretação. Os equipamentos utilizados para o tratamento térmico são fornos automatizados com controladores lógicos programáveis que controlam os ciclos térmicos, o monitoramento da atmosfera interna e a temperatura do forno durante todo o processo.

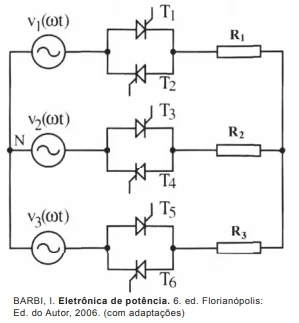

O sistema de aquecimento do forno é composto por grupos de resistências elétricas que são alimentadas por um conversor estático, conforme diagrama abaixo.

Analisando o diagrama, é correto afi rmar que

A) o conversor estático representado no diagrama é o Inversor, pois a tensão de alimentação no grupo de resistências será fornecida em CA.

B) a ligação do IGBT’s em paralelo representada no diagrama, determina que a tensão de alimentação no grupo de resistências será fornecida em CA.

C) a tensão de alimentação no grupo de resistências será fornecida em CC, pois o conversor estático do diagrama é um Retificador Controlador CA/CC.

D) o diagrama representa tiristores ligados em antiparalelo, sendo que a tensão de alimentação será fornecida em CA, pois o conversor estático do diagrama é um Gradador.

E) a tensão de alimentação sobre os grupos de resistência será variável e controlada por meio do pulso de disparo no terminal controle dos transistores representados no diagrama.

QUESTÃO ANTERIOR:

- A organização de um departamento de manutenção deve ter como objetivos principais a prestação de

GABARITO:

D) o diagrama representa tiristores ligados em antiparalelo, sendo que a tensão de alimentação será fornecida em CA, pois o conversor estático do diagrama é um Gradador.

RESOLUÇÃO:

Não temos resolução para essa questão! Você sabe explicar? Copie o link dessa página e envie sua resolução clicando AQUI!
